«ИСИДА» – интерактивная система использования ядерных данных

Интерактивная система использования ядерных данных ИСИДА – это WPF приложение под ОС Windows для научных сотрудников и инженеров-физиков, использующих в своей работе библиотеки ядерно-физических данных. WPF приложение обладает широкими графическими возможностями и большим набором встроенных элементов управления.

Пилотная версия приложения ИСИДА позволяет пользователю получить удобный доступ к числовым значениям и графическому представлению ядерных данных. Программа имеет гибкую систему для быстрого доступа к «открытому» просмотру имеющейся в базах данных информации, как непосредственно в процессе их формирования, так и при сравнении с имеющимися аналогичными данными в современных версиях мировых библиотек ОЯД (ENDF/B, JENDL, JEFF, TENDL, CENDL и др.).

ИСИДА содержит в себе большой структурированный архив библиотек ОЯД. Программа существенно облегчает задачу сохранения накопленного за долгие годы опыта по оценке ядерных данных и алгоритмов работы с ними.

В программу выполнено интегрирование Российской библиотеки нейтронных данных

РОСФОНД с возможностью подключения любых других библиотек ОЯД (в том числе, библиотеки пользователя) в формате ENDF-6. Разработан графический модуль для визуализации сечений и сравнения с аналогичными данными из разных библиотек. На сегодняшний день в ИСИДу внедрен модуль автоматизированной подготовки констант в форматах, потребляемых как прецизионными кодами метода Монте-Карло (формат ACE), так и инженерными ПС, проводящими многогрупповые расчеты (формат БНАБ).

Архитектура интерактивной платформы

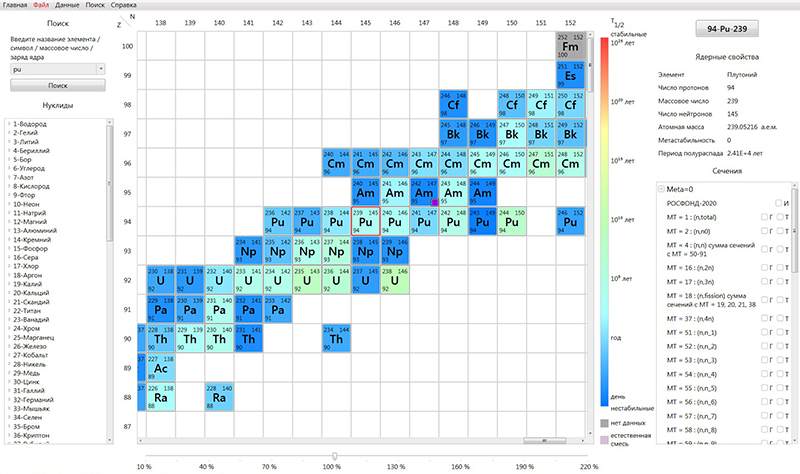

Графический модуль позволяет проводить визуализацию сечений от энергий для разных ядерных реакций и сравнение с другими аналогичными данными. Основой для создания графического модуля стала библиотека нейтронных данных РОСФОНД-2010 в формате ENDF-6. Массив данных библиотеки определяет свойства нуклидов, представленных в виде нуклидной карты в первом рабочем модуле.

После выбора пользователем нуклида программа выбирает из библиотеки соответствующий файл и справа от нуклидной карты выводит ядерные свойства и список реакций для всех метастабильных состояний. Для каждой реакции можно построить график или вывести таблицу с числовыми значениями зависимости сечения реакции от энергии.

Для оценки построенных графиков на основе расчетных значений было проведено их сравнение с графиками, построенными в ПС JANIS на основе данных РОСФОНД-2010. На рисунке представлен график сравнения зависимостей полного сечения от энергии для U-235, полученных в ПС JANIS и ПС ИСИДА.

Организация работы в модуле переработки файлов

Модуль переработки файлов ОЯД подготавливает файлы в формате ACE и БНАБ для детального расчета по программе MCNP или группового, соответственно. Автоматизированная подготовка констант в формате ACE успешно прошла верификацию подготовленных файлов.

Кроме того, планируется добавление программы GRUCON (аналог NJOY), также подготавливающей константы для расчетов в многогрупповом и непрерывно-энергетическом приближениях.

Организация работы в модуле валидации

Модуль валидации библиотеки пользователя основывается на автоматизированном сравнении полученных пользователем расчетных данных с результатами набора бэнчмарк экспериментов и к настоящему моменту находится на этапе разработки. Примерный вид графика валидации приведен на рисунке.

Цифровая платформа ИСИДА будет полезна при подготовке и обучении молодых работников атомной отрасли в вузах и на предприятиях отрасли.
