Алгоритмы и расчетные коды для обоснования систем безопасности и локализации аварий на АЭС.

DINCOR

  • гидродинамика жидких и газообразных фракций среды;
  • теплоперенос и теплообмен;
  • плавление-затвердевание компонентов среды;
  • физико-химические взаимодействия между компонентами.

Код имеет двумерную и трехмерную версии, адаптированные для решения специализированных задач, отличающихся учитываемыми теплогидравлическими и физико-химическими процессами: DINCOR-DGR, DINCOR-SPR, DINCOR-HYDR и др.

Версии кода DINCOR

  • DINCOR-DGR - расчет окисления и плавления твэлов, плавления элементов и корпуса реактора кориумом.
  • DINCOR-SPR - расчет распространения расплавов элементов реактора за пределами корпуса реактора.
  • DINCOR-ЭГК - расчет температур и электрического тока в электрогенерирующих каналах с термоэмиссионными преобразователями.
  • DINCOR-3D - расчет трехмерной гидродинамики и теплообмена в многокомпонентной среде с учетом процессов плавления-затвердевания.

Код DINCOR-DGR используется для обоснования системы локализации аварии на АЭС с ВВЭР.

Плавление элементов нижней камеры смешения (НКС) и корпуса реактора АЭС с ВВЭР-1000 строящейся АЭС в Китае. [Расчетная сетка - 55x65=3575 ячеек. Расчетная область – цилиндрическая (R-Z геометрия)].

Фазы процесса

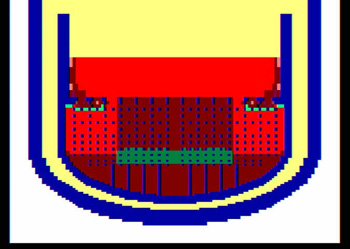

Начальное состояние

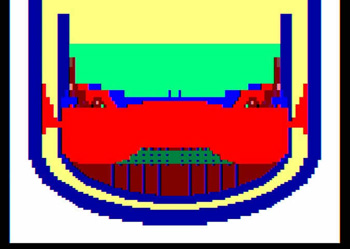

Сквозное плавление корзины, начало контакта кориума с корпусом

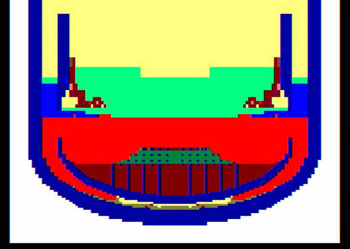

Плавление корпуса реактора, завершение плавления дебриса

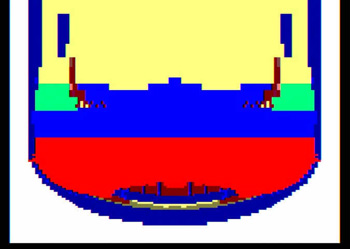

Образование сквозного отверстия в корпусе, начало выхода кориума за пределы корпуса

Код DINCOR-SPR используется для обоснования системы локализации аварии на АЭС с ВВЭР.

Распространение кориума в устройстве локализации расплава (УЛР) реактора АЭС с ВВЭР-1000 строящейся АЭС в Китае. Вариант УЛР с незаполненными жертвенными материалами блоками [Расчетная сетка - 158x310=48980 ячеек. Расчетная область – цилиндрическая ( R-Z геометрия)].

Фазы процесса

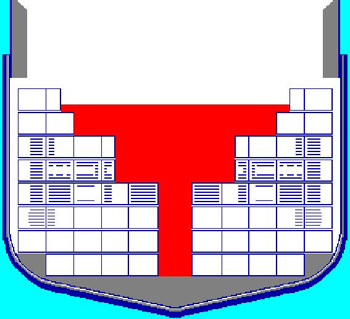

Начальное состояние

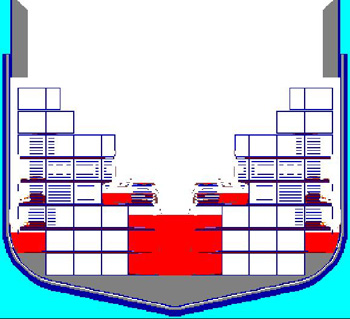

Фаза распространения кориума

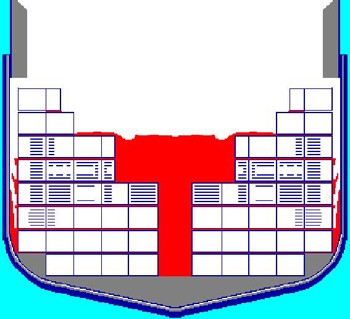

Начало разрушения блоков УЛРа

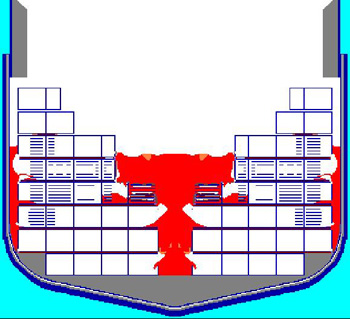

Заключительная фаза накопления кориума на днище

Код DINCOR-ЭГК используется для обоснования конструкции и характеристик электрогенерирующих каналов (ЭГК), в т.ч. для определения нестационарных температурных полей и распределения плотности генерируемого электрического тока в элементах реакторных и экспериментальных ЭГК

Код DINCOR-3D используется для получения нестационарных трехмерных полей скорости конвекции и температур в экспериментальных твэльных сборках с учетом радиационного и конвективного теплообмена, а также расчета распространения кориума, нестационарных трехмерных полей скорости, температуры, агрегатного состояния кориума.

Исследования, проведенные с использованием кода DINCOR

  • выполнены исследования на основе использования кода DINCOR процессов плавления элементов и корпуса реактора ВВЭР-1000, истечения кориума в шахту реактора в обоснование конструкций ловушек кориума, процессов плавления, окисления и разрушения твэлов при гипотетической аварии с осушением активной зоны;
  • проведены расчеты на основе использования кода DINCOR течения теплоносителя и распределения температур в реакторах с жидкометаллическим теплоносителем БН-600, БН-800, БРЕСТ, в протонных и дейтонных жидкометаллических мишенных устройствах, в том числе в устройствах с течением теплоносителя со свободной поверхностью.
