Жидкометаллический стенд «6Б»

Двухпетлевой – два жидкометаллических теплоносителя – натрий, натрий-калий – уникальный по возможностям: измерения локальных теплогидравлических характеристик в пучках твэлов активных зон и узлах оборудования в номинальных и аварийных режимах быстрых реакторов, испытание устройств пассивной аварийной защиты – единственный в России.

Стенд «6Б» – крупнейшая в России экспериментальная теплофизическая установка, предназначенная для проведения теплогидравлических исследований в обоснование номинальных и аварийных режимов работы активных зон и узлов оборудования реакторов на быстрых нейтронах с жидкометаллическими теплоносителями. Вместе с большим количеством экспериментальных работ за время эксплуатации стенда были разработаны и внедрены в практику прогрессивные методики изучения полей скорости и температуры теплоотдающих поверхностей, позволяющие исследовать сложные процессы теплообмена в моделях ТВС быстрых реакторов. В состав стенда 6Б входит один контур с натриевым теплоносителем и два контура с эвтектическим натрий–калиевым сплавом в качестве теплоносителя.

Выполненные работы

На стенде 6Б проводились экспериментальные исследования теплогидравлических процессов как применительно к реакторам на быстрых нейтронах с натриевым охлаждением – реакторы типа БН: БР-10, БОР-60, БН-350, БН-600, БН-800), так и эксперименты в поддержку проектов реакторов с тяжёлыми теплоносителями (БРЕСТ-ОД-30 СВБР-75/100), для которых моделирующим теплоносителем являлся эвтектический натрий–калиевый сплав (22%Na+78%K).

Ряд выполненных работ посвящен экспериментальным исследованиям теплогидравлических режимов работы космических и транспортных энергетических установок с ядерными реакторами.

Возможности стенда

Оборудование стенда позволяет проводить следующие эксперименты:

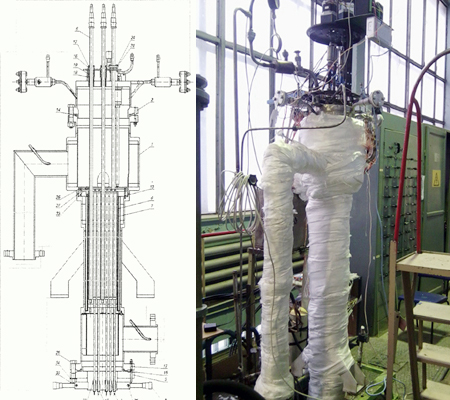

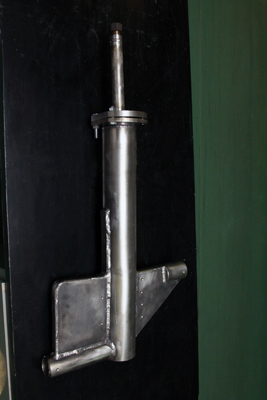

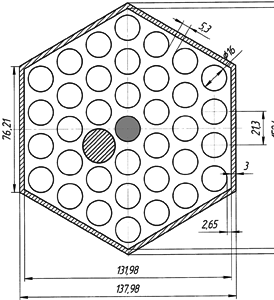

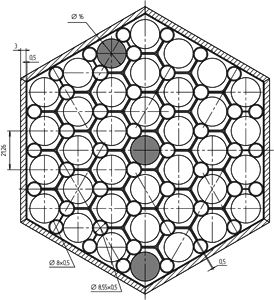

  • теплофизические исследования режимов течения однофазных оттоков жидких металлов в моделях ТВС и других элементов активной зоны реактора применительно к различным режимам эксплуатации (локальные изменения полей скорости и температур, исследование температурных режимов в смесительных камерах активных зон);
  • экспериментальное исследование режимов работы и эффективности теплообменников с жидкометаллическими теплоносителями измерения полей скоростей и температур в промежуточных теплообменниках с целью оптимизации и повышения их эффективности, изучение эффективности перемешивания теплоносителя в смесительных камерах);
  • изучение пульсаций температур в объёме теплоносителя, в элементах конструкции ТВС и в смесительных камерах;
  • калибровка различного измерительного оборудования, например измерителей уровня теплоносителя и расходомеров;
  • испытания исполнительных устройств пассивных систем аварийной защиты реакторов, основанных на различных физических эффектах (плавких элементов, магнитной подвески, биметаллических элементов с памятью формы, лиофобных систем);
  • изучение процессов естественной конвекции в жидкометаллических системах применительно к режимам аварийного расхолаживания;
  • ресурсные испытания элементов активных зон быстрых реакторов.
